| 别名 | 螺旋溜槽 |
|---|---|
| 用途 | 选别矿 煤 铁 钨 钽 铌 |
| 给料粒度 | 0.2-0.02（mm） |
| 电动机功率 | 0（kw） |
| 外形尺寸 | 1560*1560*5230（mm） |
| 重量 | 800KG（t） |
| 槽型 | 顺流槽 |
| 旋流器类型 | 螺旋溜槽 |
| 规格 | 5LL-1500 |
| 品牌 | 宏兴 |
| 型号 | 5LL-1500 |
| 加工定制 | 是 |
1-槽钢机架；2-给矿槽；3-螺旋溜槽；4-产物截取器；5-接矿槽；6-分矿斗

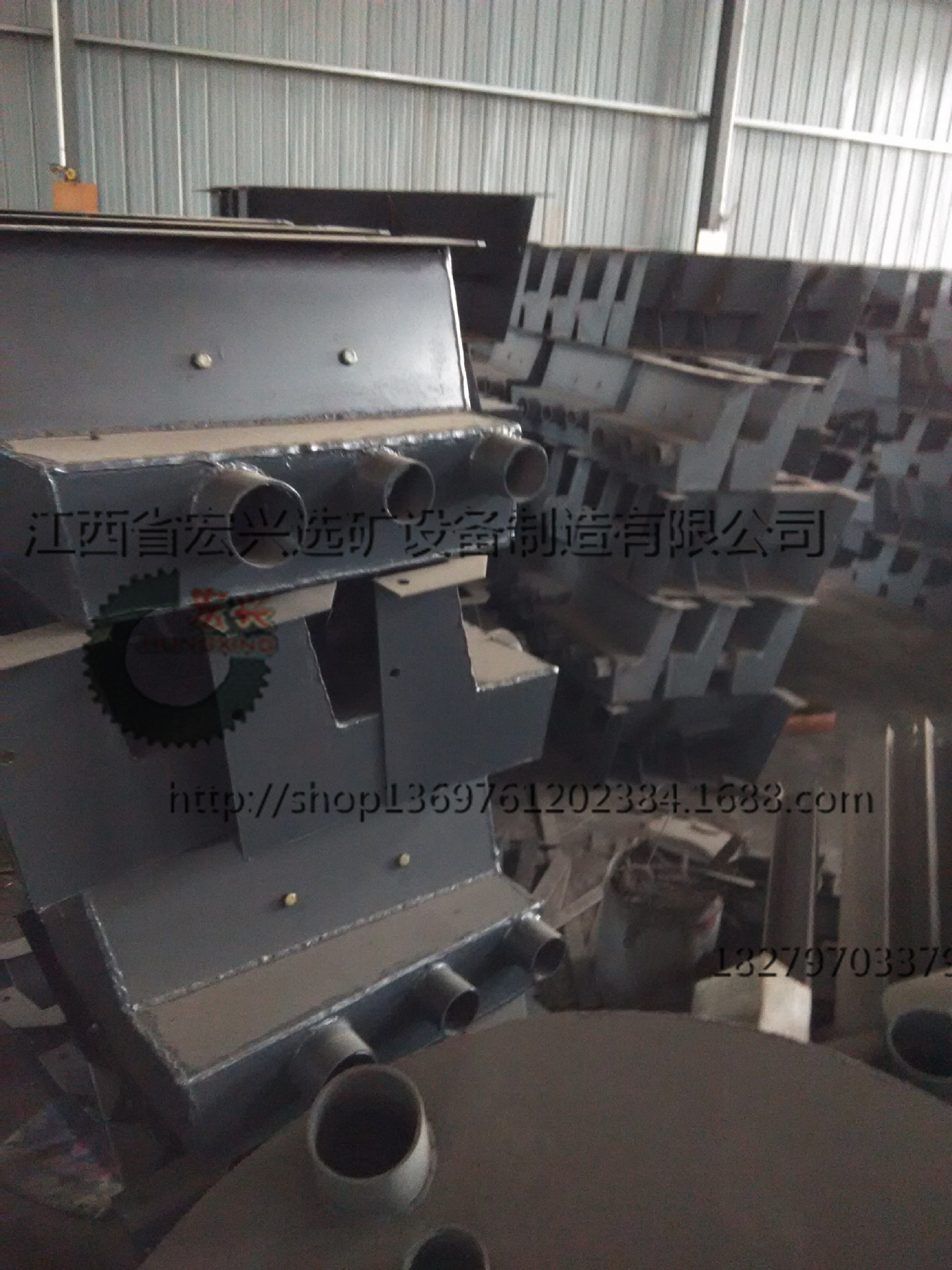

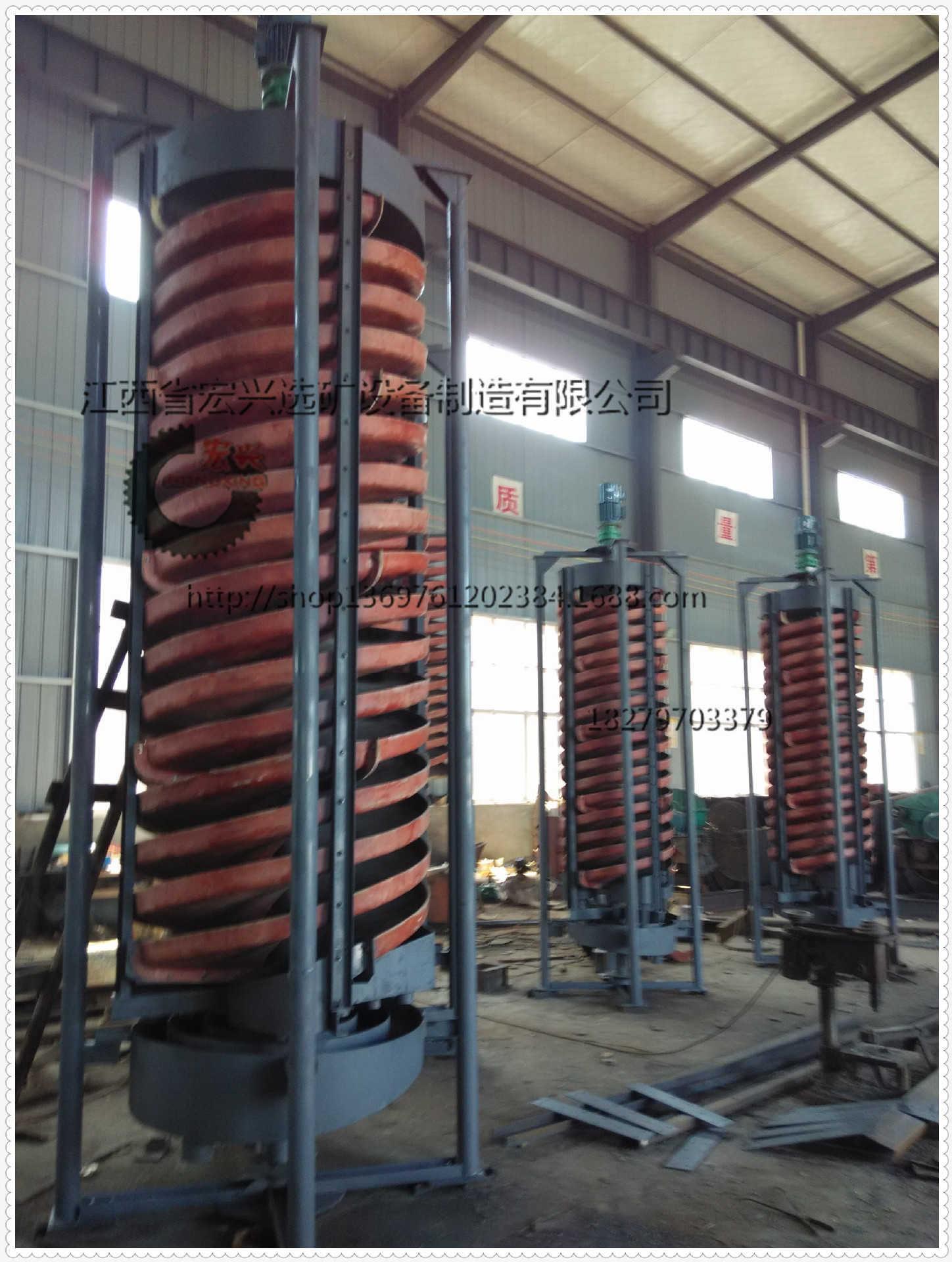

玻 璃钢螺旋溜槽由给矿匀分器、给矿槽、螺旋槽，产品截取槽、产品集聚斗和槽支架（包括十字架或三角架）等六部分组成。由螺旋片联接成的螺旋槽是主要部件。螺 旋片是由玻璃钢（玻璃纤维增强塑料）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。螺旋槽的上方设 有多管给矿匀分器分矿均匀，控制简便。分矿器自由放置在支桌的十字架（或三角架）上。均分的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上，进行分 选。螺旋槽的尾端装在有阀块式新产品截取槽将分选的新产品沿径向按品位分成三种（或四种）新产品。用调节阀块的位置来改变各新产品的截取宽度。新产品集聚 斗是一同心环形筒，将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面，曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、重量 轻、元噪音、配置安装和维修方便等优点。
产 品 应 用 范围：
矿 浆流近刻槽前沿时产生旋涡，同时矿层增厚，加强了松散分层作用，从中矿带中析出的粗粒轻矿物越过刻槽移向外缘，底层重矿物则沿刻槽导向流向内缘。结果减少 了中矿量，并提高了精矿金属回收率。下表列出了刻槽与不刻槽螺旋溜槽处理弓长岭假象赤铁矿石分级沉砂的工业试验对比结果(一粗，一精流程)。
溜槽类型 | 给矿品位 | 精矿% | 中矿% | 尾矿% | 精矿回收率% | 选别效率% | |||
产率 | 品位 | 产率 | 品位 | 产率 | 品位 | ||||
加刻槽 | 33.48 | 35.27 | 55.23 | 29.20 | 27.02 | 35.53 | 17.19 | 58.18 | 38.53 |
不加刻槽 | 33.68 | 33.97 | 53.67 | 38.02 | 27.61 | 28.01 | 17.66 | 54.13 | 32.26 |
产 品 规 格 及技 术 参 数：
型号 | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
外径（毫米） | 1500 | 1200 | 900 | 600 | 400 | |
螺距（毫米） | 540,720 | 900,720,540 | 675,540,405 | 450,360,270 | 240,180 | |
距径比（螺距/直径） | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.6,0.45 | |
横向倾角（度） | 9° | 9° | 9° | 9° | 9° | |
外形尺寸 | 长（毫米） | 1560 | 1360 | 1060 | 700 | 460 |
宽（毫米） | 1560 | 1360 | 1060 | 700 | 460 | |
高（毫米） | 5230 | 5230 | 4000 | 2600 | 1500 | |
每台**多安装螺旋头数 | 4-2 | 4-2 | 4-2 | 2 | 2 | |
给矿粒度（毫米） | 0.3-0.02 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
给矿浓度（%） | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 | |
生产能力（吨/时） | 8-6 | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
重量（公斤） | 800 | 600 | 400 | 150 | 50 | |
